risolto [Alfa romeo 147JTDM 06/2007 1900cc 937A3000 84Kw Diesel] Spia candelette lampeggia

[Amabile salvatore]

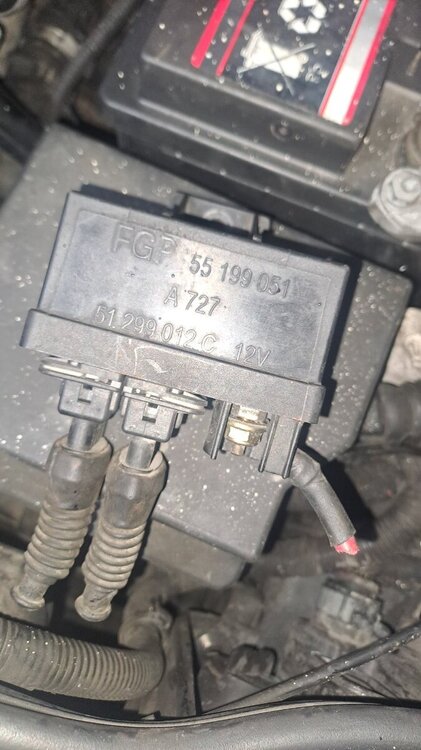

Buona sera colleghi vi volevo chiedere:se avreste disponibile una schema elettrico per  modulo candelette alfa 147 JTDM 8V 120cv.

Vorrei controllare la plausibilita dei segnali al momento riscontro:
il 30+ sul capicorda.
Sul pin 31 la massa
Al pin 86 un + permanente

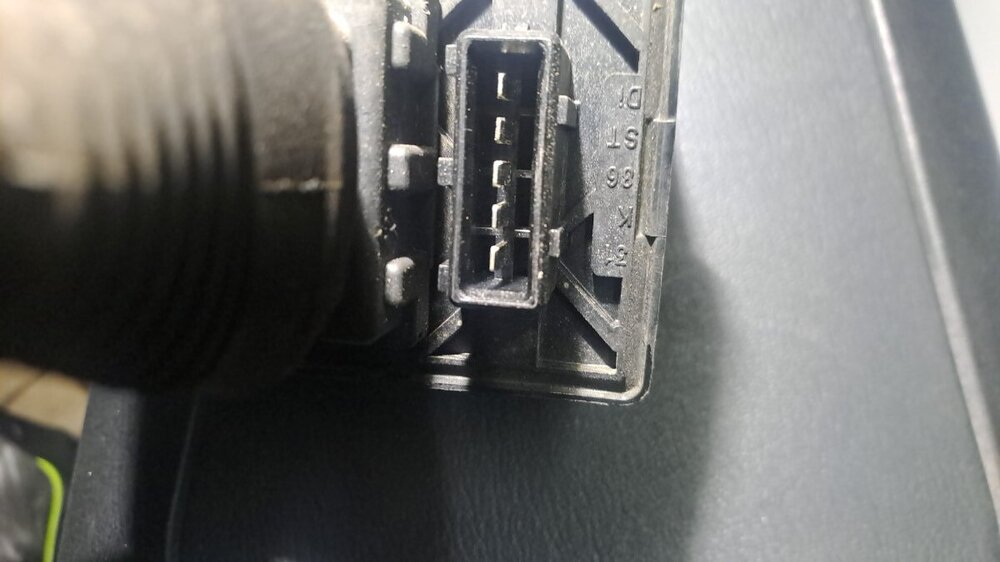

Il pin K e Di. vorrei verificare da dove arrivano e controllare la continuità.

Da premettere che ne ho provato con due moduli reperite in demolizione,le quali l'ultima anche con codice diverso a funzionato al momento,ma poi il giorno successivo con avviamento a freddo si è replicato il sintomo.

In diagnosi mi genere un codice guasto attinente al modulo candelette che non ho provveduto a salvare.

Le candelette sono tutte nuove.

Modificato 14 Gennaio 2024 da Amabile salvatore
Errore di digitazione.
