Renault Master 2.2 M9T B7 sincronia giri e fase


peppino mibtel
VAI ALLA SOLUZIONE Risolta da peppino mibtel,

Messaggi raccomandati

  • SOLUZIONE

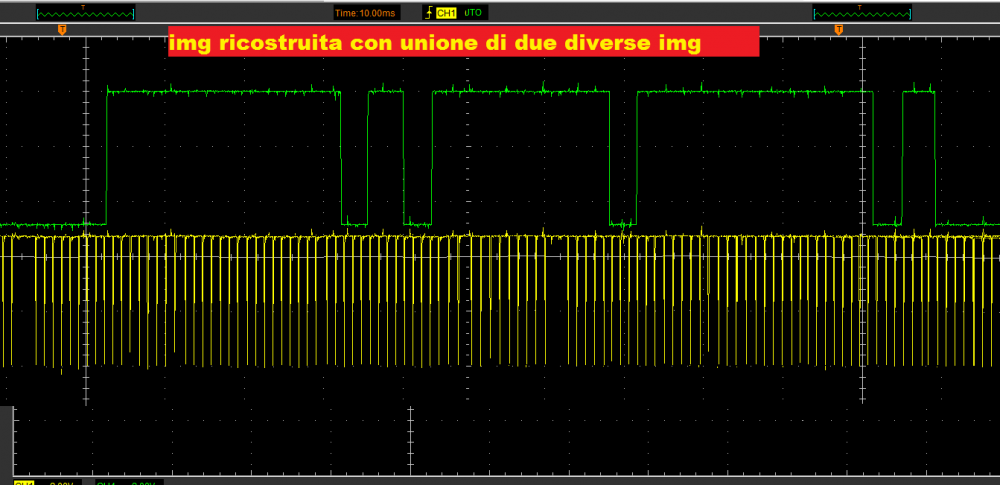

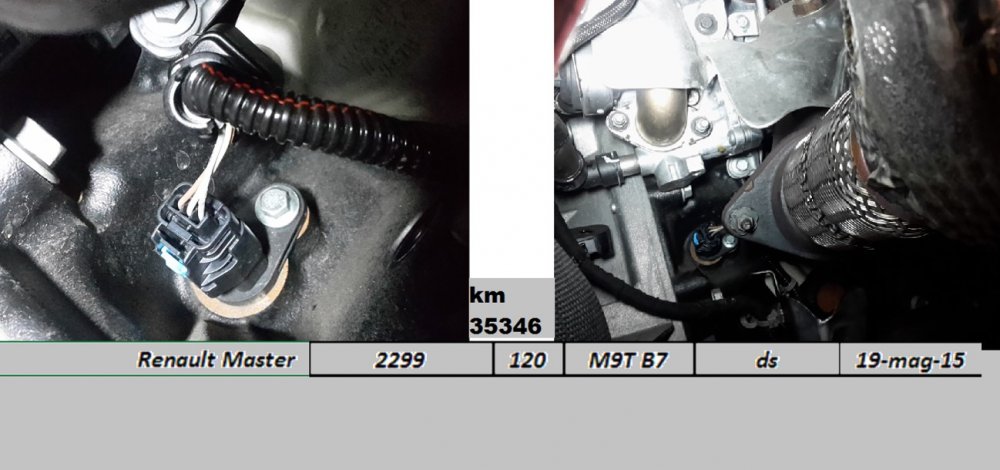

Saluti a tutti, Renault Master 2299 cc 120 kw motore turbodiesel M9T B7 imm 2015 con 35346 km e nessun problema (acquisizione effettuata in occasione di manutenzione) sincronia giri e fase, chiedo scusa questo segnale di giri è difficile da acquisire per la tipologia di oscilloscopio usato (Hantek c1008) e il risultato finale non è un granchè purtroppo visivamente  :???: ma comunque mantiene la sua essenza di significato quindi la posizione reciproca delle finestre giri e fase, la img qui sotto è in realtà l'unione di due diverse img in quanto nel formato temporale in cui il disturbo segnale giri era meno accentuato, infine chiedo scusa essendo stata fatta tempo fa non ho più la posizione dei pin segnale ma solo due img dei sensori  :book:
