[147 1910 jtdm mot.937a3000 anno 4/09 EDC16C39 CF4] sincronismo fase giri più varie


puzzoneddu
Go to solution Solved by puzzoneddu,

Recommended Posts

  • Moderator
  • Solution

Ho rilevato i seguenti grafici dall'auto sul titolo,

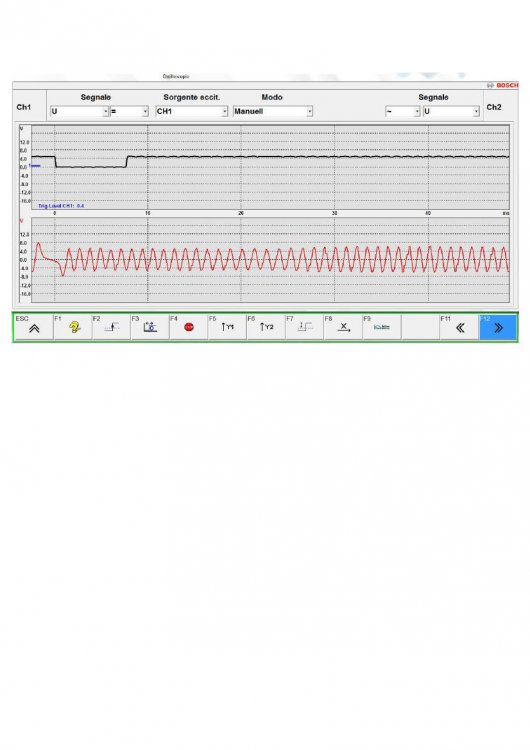

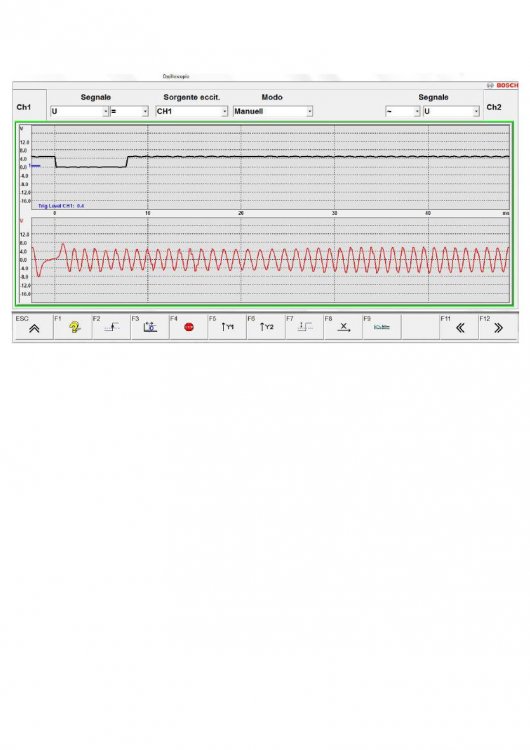

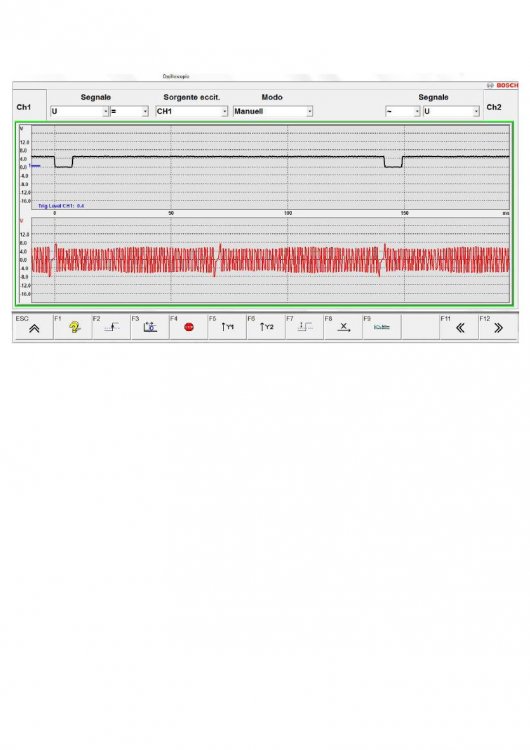

il segnale giri corretto l'ho prelevato dal pin 27 del connettore verso motore su centralina, quello errato da pin 12 di fronte sulle fila di pin a fianco, i negativi dei due segnali li ho collegati alla massa motore.

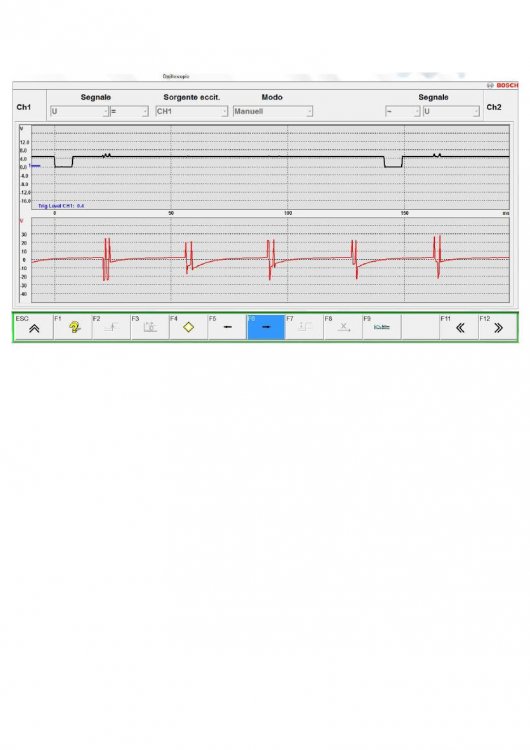

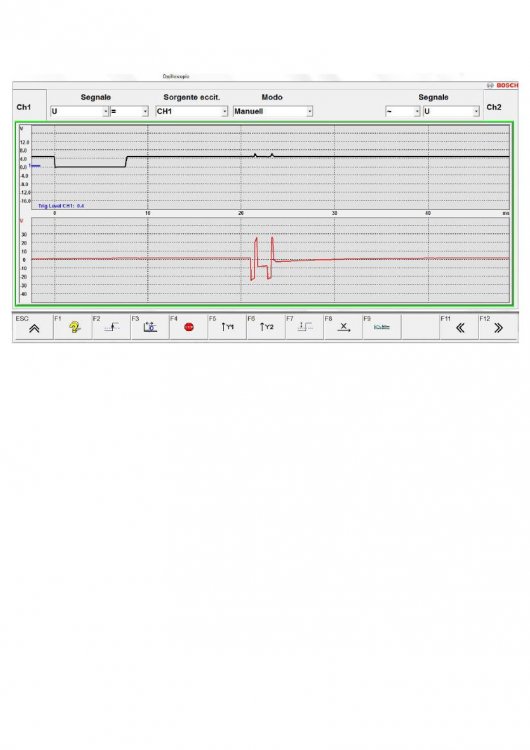

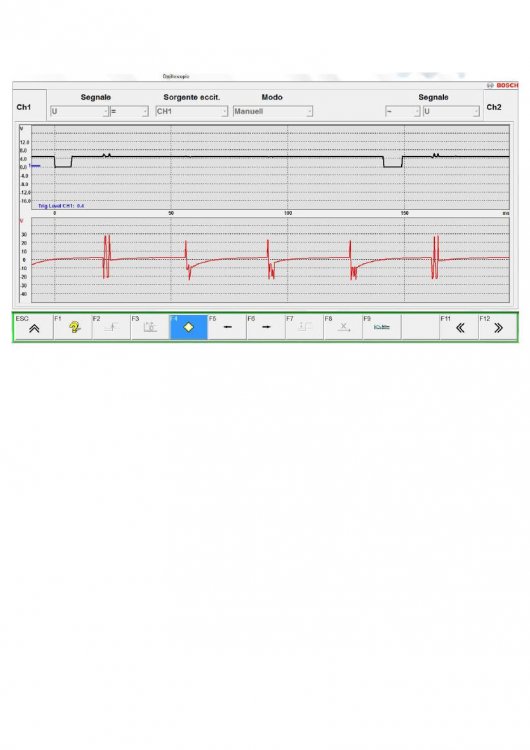

il segnale fase dal pin centrale sul connettore vicino collettore aspirazione.




147_jtdm__con_segnale_giri_errato_prelevato_dal_pin_12_connessione_centralina_lato_cavi.jpg
