Montaggio frizione autoregolante LUK per Bmw

 Condividi


Di seguito vengono illustrate le corrette fasi di montaggio della frizione autoregolante BMW.

Si ricorda che le istruzioni di montaggio per di tutti i prodotti LuK, INA, FAG e Ruville sono disponibili sul portale Schaeffler REPXPERT.
L’accesso è semplice e completamente gratuito, basta registrarsi QUI.



Come posizionare il disco frizione sulla boccola di centraggio


  • Avvitare la vite nella boccola di centraggio
  • Collocare la boccola di centraggio sul volano
  • Posizionare il disco frizione sulla boccola di centraggio
  • Attenzione! La boccola di centraggio deve assolutamente essere collocata con il foro filettato rivolto verso il cambio
  • Diversamente, a montaggio ultimato dell’autoregolante, essa non potrà più essere rimossa con l’ausilio della vite fornita
  • Di conseguenza rimuovere la vite dalla boccola di centraggio



Centraggio complessivo spingidisco sul volano con coppia di serraggio prescritta dal costruttore


  • Collocare il complessivo spingidisco sul volano, posizionando correttamente gli eventuali perni di centraggio
  • Avvitare le viti di serraggio del complessivo spingidisco e serrarle alla coppia prescritta dal costruttore



Rimozione blocco molla a diaframma di una frizione autoregolante per applicazioni BMW


Lo spingidisco per tali applicazioni è fornito precaricato ed è dotato di un elemento di blocco che deve essere tolto a montaggio ultimato usando una chiave a bussola esagonale.



Sfilare il perno di centraggio utilizzando l'attrezzatura dedicata LuK 400 0237 10


  • Sfilare il perno di centraggio con la relativa vite
  • Nel caso in cui ci fosse l’esigenza di smontare il complessivo frizione autoregolante ed effettuarne nuovamente il rimontaggio sarà indispensabile l’ausilio dell’attrezzo specifico 400 0237 10

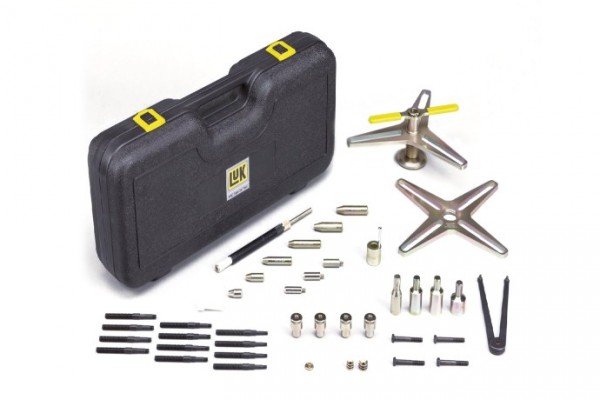

Valigetta con attrezzatura speciale LuK 400 0237 10 per frizione autoregolante


Oltre alle molteplici possibilità di combinazione del perno di centraggio universale, la valigetta con l’attrezzatura speciale (400 0237 10) contiene anche perni specifici per applicazioni sui veicoli BMW dell’ultima generazione.




Il consiglio dei tecnici Schaeffler


ATTENZIONE: nel caso in cui, aprendo la scatola si trovi la frizione autoregolante con il sistema di recupero già attivato (molle gialle già espanse), non bisogna procedere con il montaggio, ma contattare l’assistenza tecnica Schaeffler al numero 02 8450 4391.
