risolto [Fiat 600 01/2005 1100cc 187A1000 40Kw Benzina] Elettropompa carburante difettosa

[Tommo]

Vorrei condividere con voi questa esperienza che per molti potrebbe essere scontata, mi sono limitato a seguire una prova proposta in un test guidato, nulla di nuovo quindi.

Entra in officina questa vettura, il cliente lamenta che il motore non si è avviato, fatto diversi tentativi. Non essendo qui in zona da me si rivolge all'officina più vicina, il collega va sul posto, soliti controlli di routine, riesce a mettere in moto con etere, tutto ok. Il collega dice al cliente "fai controllare gli iniettori" perchè sentiva che la pompa benzina girava e comunque funzionava, giustamente ad orecchio la sentiva funzionare. Una volta portata qui da me l'ho parcheggiata per un giorno intero andando a provare tante volte, la vettura è sempre ripartita, senza mostrare alcun problema, se non un impercettibile seghettamento del motore in accelerazione.

Ad orecchio la pompa aveva una rumorosità leggermente diversa dalla solita, ripeto molto impercettibile, mi viene il dubbio che la pompa nel serbatoio possa essere difettosa.

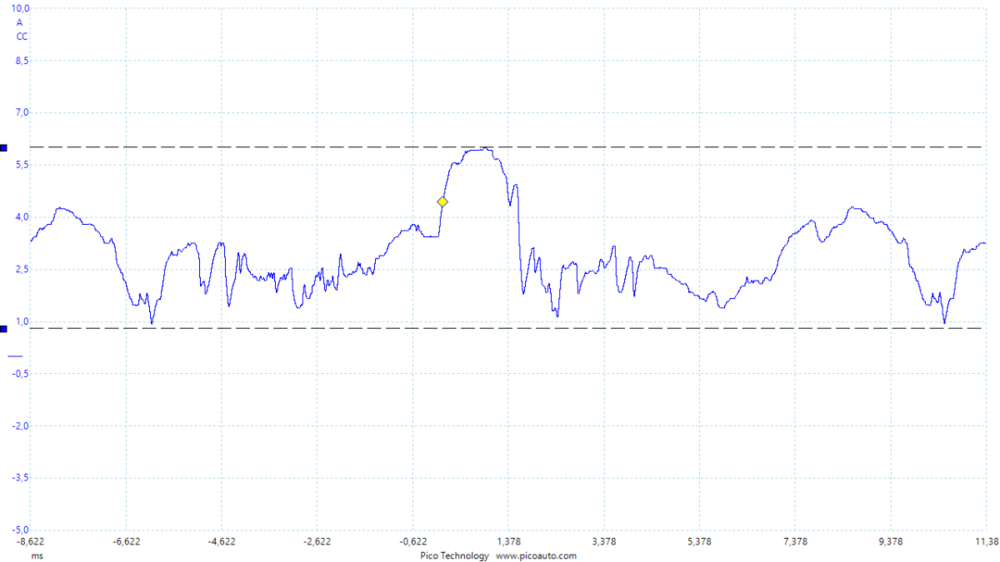

Collego oscilloscopio con pinza amperometrica sul positivo della pompa e faccio avviamento, lasciando la vettura a minimo. Questo è il risultato:

Il segnale appare molto irregolare, abbastanza incostante, andando a misurare il valore medio di corrente trovo circa 3,1 ampere, con delle differenze di circa 5 ampere picco picco. Probabilmente con un manometro avrei visto lo stesso che c'erano problemi di pressione, ma questo grafico mi è bastato. Sostituisco l'elettropompa e questo è il grafico:

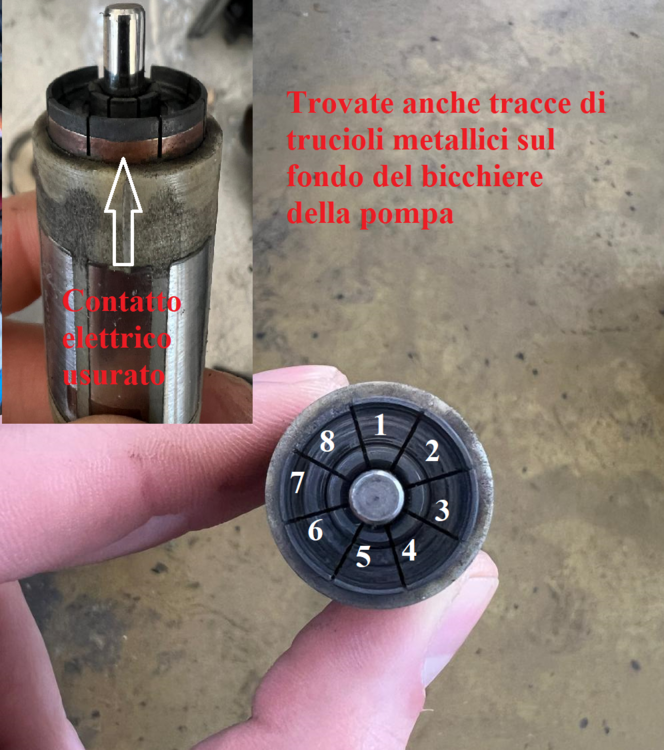

Si nota subito una cosa, il segnale è molto regolare, ciclico, ha un valore medio misurato di circa 5 ampere, con un delta di 1,7 ampere picco picco. Questa ciclicità che è visibile e segnata con i marcatori da 0 ad 8 in realtà è la corrente assorbita dal commutatore (composto da 8 settori) tramite i contatti striscianti delle spazzole. Ci ho voluto vedere meglio ed ho sezionato la pompa per verificare che in effetti il commutatore fosse diviso in 8 parti, eccolo qui:




Sarebbe interessante se ci fosse qualche esperto di motori elettrici capire se la causa di questo malfunzionamento e quindi assorbimenti anomali/incostanti possa essere imputabile all'usura del contatto elettrico, oppure all'usura meccanica dell'alberino. Io penso possa essere un mix delle due cose, perchè ripeto la pompa aveva una impercettibile rumorosità diversa dal solito ed i contatti (spazzole incluse) sembravano molto usurati.

Qui trovate la prova dalla quale ho preso spunto per questo post:
https://www.picoauto.com/it/library/automotive-guided-tests/pompa-elettronica-del-carburante

Modificato 21 Marzo 2024 da Tommo
