L'oscilloscopio in officina: uno strumento indispensabile per la diagnosi dei guasti

Ottimo lavoro Enrico!!!! grazie!! solo per completezza aggiungo che la immagine (al punto 3 "precisione e affidabilità", scanso equivoci la riporto qui sotto) è un eccellente esempio di come l'oscillo riunisca in sè la migliore potenzialità di accertamento multiplo quantitativamente dettagliato diciamo ovvero i livelli oggettivi correlati alle situazioni che si susseguono nel periodo dell'osservazione stessa:

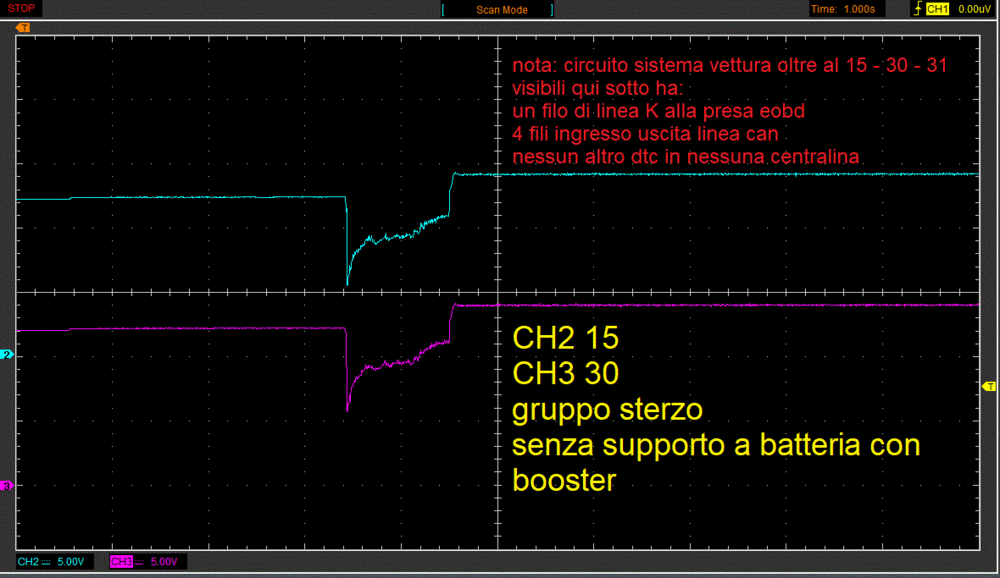

in immagine quello che si vede è relativo a una controversia di gestione criticità servosterzo elettrico fiat, montato un revisionato lo stesso appena messo non funzionava, non si attivava proprio non entravi in diagnosi, visto (non ancora con oscillo a quel punto) alimentazioni e masse lo rendiamo e ne arriva un secondo...... stessa identica cosa...... a quel punto contattiamo l'azienda ovviamente dicono "impossibile!!!!! il problema è altrove!!! ricordo bene il collega del magazzino che gestiva il contatto che mi dice deciso "mi raccomando!!!! hanno ...."detto".....  pronti con macchina e diagnosi alla mano per quando vi chiamamo!!! a quel punto però li abbiamo contattati noi prima e proposto di visionare la immagine qui sotto appunto....... risultato..... grazie all'oscillo senza nemmeno una parola quella telefonata di verifica impianto da remoto diciamo non fu mai fatta e zitti zitti ce ne mandarono un terzo per la cronaca funzionante

per il filmato: è la riprova di criticità del sensore di hall di una suzuki vitara 1600 a benzina pre-eobd, seppure vero che criticità nota questo filmato espleta come in casi simili con oscillo si possa vedere l'invisibile agli strumenti tradizionalmente utilizzati nelle abitudini normali di attrezzatura di officina



Modificato 27 Ottobre 2024 da peppino mibtel
aggiunta img

aggiungo qua non per casistica complicata,ma solo per far vedere l'utilita' del oscilloscopio

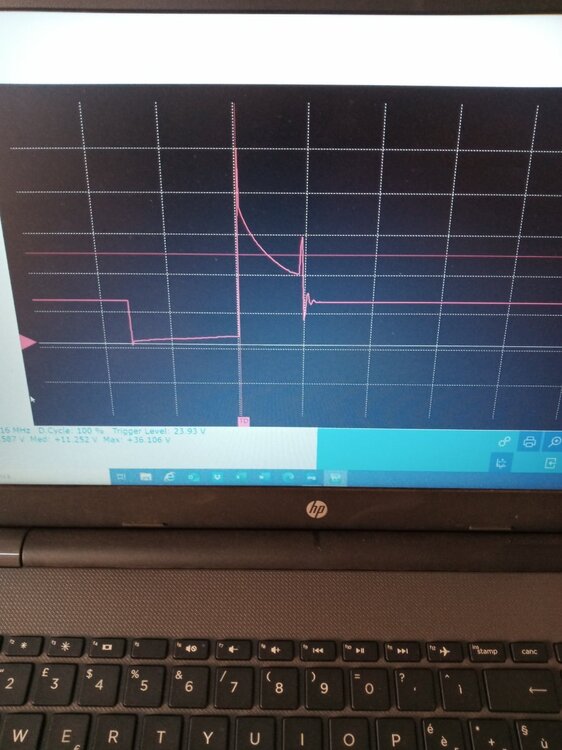

segnale primario bobina con candela con ceramica rotta notare come la linea di scintilla e' inclinata...
