[Mercedes CLA 01/2021 1461cc K9K 85Kw Diesel ] schema montaggio sonde FAP

[UniBotti]

Ciao a tutti,

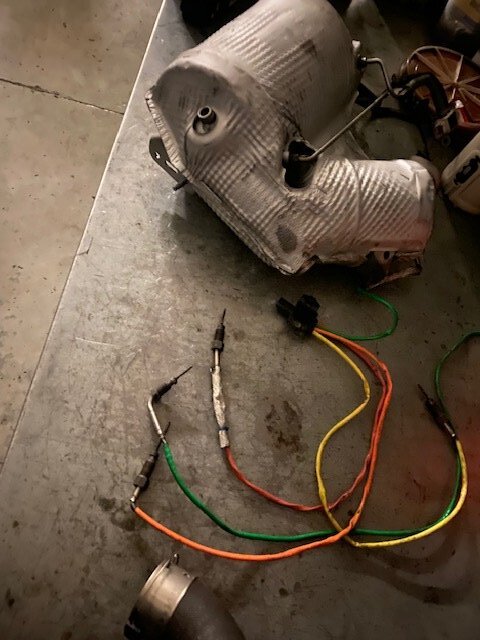

ho un auto come da oggetto ferma in officina a cui abbiam smontato il sistema fap e consegnato al cliente (di quelli che "ci penso io che ho un amico che li revisiona") assieme alle sonde montate (per ovviare il problema che durante lo smontaggio si possano danneggiare). Ora mi riportano FAP senza sonde e senza aver segnato come son disposte. La lunghezza cavi e il filetto degli innesti non ci aiuta.  Qualche indicazione/schema su come collegarli? Allego immagine cablaggio. Grazie come sempre.
